Musician Pegasus R2R DAC

Như tên gọi của nó, mô tả “bậc thang” đến từ cấu hình giống bậc thang của các điện trở được sử dụng trong mạng. Mạng bậc thang điện trở R-2R cung cấp một phương tiện đơn giản để chuyển đổi tín hiệu điện áp kỹ thuật số thành đầu ra tương tự tương đương. Điện áp đầu vào được áp dụng cho mạng bậc thang tại các điểm khác nhau dọc theo chiều dài của nó và càng nhiều điểm đầu vào thì độ phân giải của bậc thang R-2R càng tốt. Tín hiệu đầu ra là kết quả của tất cả các điểm điện áp đầu vào này được lấy từ cuối thang được sử dụng để điều khiển đầu vào đảo của bộ khuếch đại thuật toán.

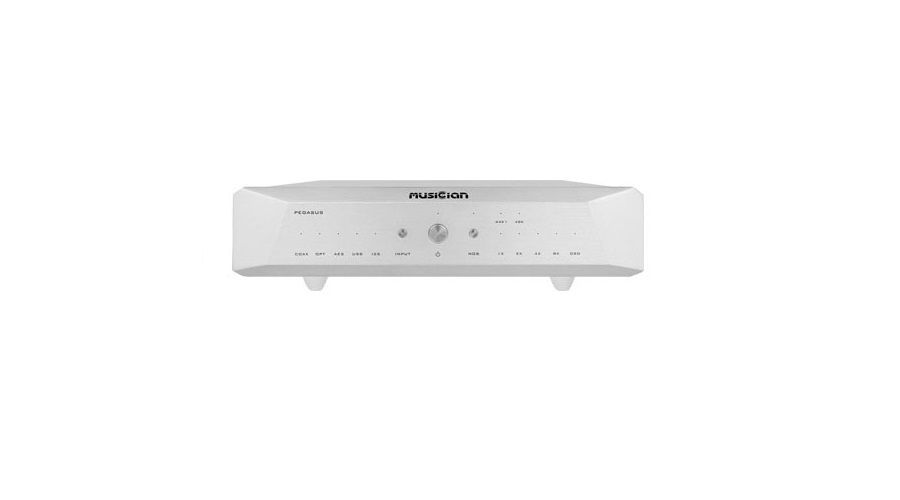

Musician Pegasus la DAC thuần có đầy đủ các cổng kết nối ngõ vào và ra

1-Chọn ngõ vào

2-Bật/tắt nguồn

3-NOS (Non-Oversampling) : Tắt chế độ Oversampling ( lấy mẫu quá mức ) của Pegasus. Mặc định, Pegasus sẽ chạy chế độ Oversampling. Khi nhấn nút NOS, đèn sáng, chế độ Oversampling sẽ bị Tắt.

4/7-Ngõ ra Analog jack RCA

5/6-Ngõ ra Analog jack XLR

8-Ngõ vào I2S

9-Ngõ vào Coaxial

10-Ngõ vào Optical

11-Ngõ vào Coaxial chuẩn AES cổng jack XLR

12-Ngõ vào USB-B

Đặc điểm kỹ thuật

– Cấu trúc mạch giải mã R2R + DSD
– 24BIT R2R + 6BIT DSD (Bộ lọc FIR 32 bước)
– Nguồn cung cấp độ ồn thấp
– Bộ đệm FIFO
– Xử lý tín hiệu kỹ thuật số DSP (Digital Signal Processing) qua mạch FPGA (Field-programmable gate array )
– DSD1024, PCM1536 hỗ trợ đầu vào USB & I2S (nguồn âm thanh cần tương thích với giao diện gốc)
– Giải pháp âm thanh USB độc quyền qua MCU dựa trên AMR nâng cao STM32F446
– Driver USB Thesycon được cấp phép cho nền tảng Windows
– Không cần driver trên Mac & Linux
– DSD
– DSD64-DoP trên tất cả đầu vào
– DSD1024 trên đầu vào USB & I2S
– PCM
– 24bits / 44.1, 48, 88.2, 96, 176.4, 192KHz trên tất cả đầu vào
– 1536kHz trên đầu vào USB & I2S
– Chế độ lấy mẫu: Hệ điều hành NOS / Oversampling không lấy mẫu quá mức

Đầu vào kỹ thuật số
– Đồng trục x 1 qua RCA
– Quang x 1
– USB x 1
– AES / EBU x 1
– I2S qua HDMI LVDS x 1
